Műszaki adatok
- kényes anyagokkal történő alkalmazás
- nagyon alacsony tehetetlenségi nyomaték
- alacsony gördülési ellenállás
- nagy anyagszélességű alkalmazásokhoz is alkalmas
- nagy lehajlásállóság még nagy terhelés mellett is
Részletes specifikációk
A görgőket széles körben használják kényes anyagok felhasználásában (mint például szénszálas tekercselés), elsősorban nagyon alacsony tehetetlenségi nyomatékuk és alacsony gördülési ellenállásuk miatt. A bordázott konstrukciónak köszönhetően nagy anyagszélességű alkalmazásokhoz is alkalmasak, ahol még nagy terhelés mellett is magas elhajlásállóságot biztosítanak.
Vezetőgörgők és alumíniumprofilok széles választékát kínáljuk minden ipari alkalmazáshoz. 6 méteres hosszig kínálunk profilokat (eloxált, kiegyenesített, sorjázott - homloklapokon), vagy komplett hengereket is szállítunk az Ön igényei szerint (tárolás, anyagfeszesség, forgási sebesség stb.).
-
3RC profil

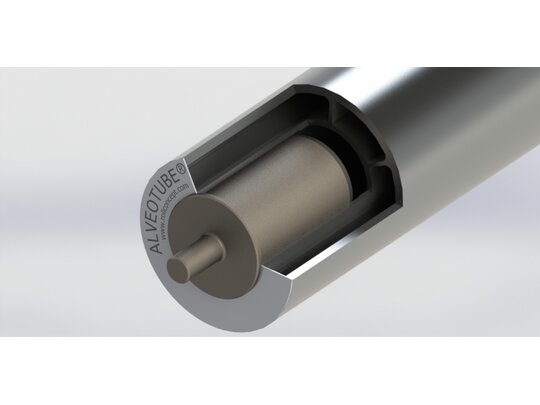

Az alumínium profilok egy külső és egy belső csőből állnak, amelyeket hat radiális borda köt össze. Az alumínium profilunk ideális arányt biztosít az elhajlás (terhelés szerint) és a tehetetlenség között.
-

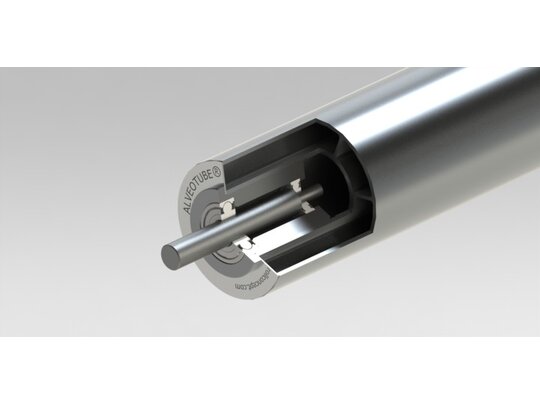

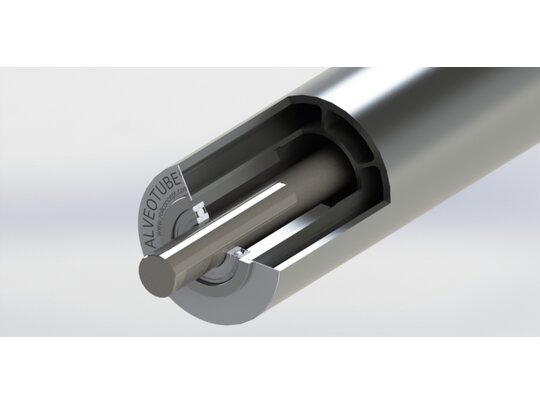

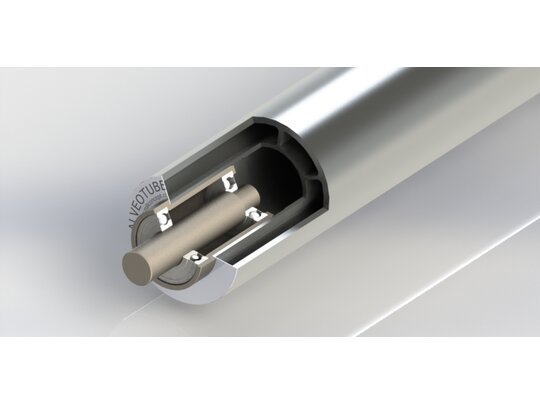

Belső csapágyas hengerek
A golyóscsapágyak az alumínium profil és a teljes testen áthaladó fix tengely közé kerülnek. A C3, Z és ZZ típusú golyóscsapágyak speciális zsírral vannak kenve, ami a forgatónyomaték további csökkenéséhez és a zajszint csökkenéséhez vezet (a termék élettartamának befolyásolása nélkül) a standard típushoz képest.
-
Speciális felületkezelések
- Elox, teflon, plazma bevonat stb.
- spirális hornyok megmunkálása a levegő eltávolításához
- lyukak fúrása a vákuumrendszerhez
- spirális beépítés
technikai paraméterek
| Profil | Anyag | Külső ø | Belső ø | Súly méterenként | falvastagság | Felület kidolgozása | Felületi érdesség |
| 3RC48 | Alumínium AGS 6060 T5 | 48,3 mm | 27 mm | 1,2 kg | 1,5 mm | Eloxálás 15 μm | Ra 0,8 |
| 3RC60 | Alumínium AGS 6060 T5 | 60 mm | 31 mm | 1,8 kg | 1,8 mm | Eloxálás 15 μm | Ra 0,8 |
| 3RC80 | Alumínium AGS 6060 T5 | 81 mm | 40 mm | 3,2 kg | 2,5 mm | Eloxálás 15 μm | Ra 0,8 |
| 3RC100 | Alumínium AGS 6060 T5 | 100 mm | 45 mm | 5,3 kg | 3,5 mm | Eloxálás 15 μm | Ra 0,8 |
| 3RC120 | Alumínium AGS 6060 T5 | 121 mm | 60 mm | 6,5 kg | 4,5 mm | Eloxálás 15 μm | Ra 0,8 |
| 3RC130 | Alumínium AGS 6060 T5 | 130 mm | 70 mm | 10,6 kg | 6,5 mm | nélkül | Ra 0,8 |
| 3RC145 | Alumínium AGS 6060 T5 | 145 mm | 70 mm | 9,3 kg | 4 mm | Eloxálás 15 μm | Ra 0,8 |
| 3RC200 | Alumínium AGS 6060 T5 | 201 mm | 106 mm | 16,5 kg | 5 mm | Eloxálás 15 μm | Ra 0,8-1,2 |
| 3RC230 | Alumínium AGS 6060 T5 | 230 mm | 152 mm | 18,9 kg | 5 mm | nélkül | Ra 0,8-1,2 |
