Vezetőgörgők

Műszaki adatok

  • kényes anyagokkal történő alkalmazás
  • nagyon alacsony tehetetlenségi nyomaték
  • alacsony gördülési ellenállás
  • nagy anyagszélességű alkalmazásokhoz is alkalmas
  • nagy lehajlásállóság még nagy terhelés mellett is

Kapcsolatba lépni

További információért keresse kollégánkat

Kapcsolatba lépni

Részletes specifikációk

A görgőket széles körben használják kényes anyagok felhasználásában (mint például szénszálas tekercselés), elsősorban nagyon alacsony tehetetlenségi nyomatékuk és alacsony gördülési ellenállásuk miatt. A bordázott konstrukciónak köszönhetően nagy anyagszélességű alkalmazásokhoz is alkalmasak, ahol még nagy terhelés mellett is magas elhajlásállóságot biztosítanak.

Vezetőgörgők és alumíniumprofilok széles választékát kínáljuk minden ipari alkalmazáshoz. 6 méteres hosszig kínálunk profilokat (eloxált, kiegyenesített, sorjázott - homloklapokon), vagy komplett hengereket is szállítunk az Ön igényei szerint (tárolás, anyagfeszesség, forgási sebesség stb.).

  • 3RC profil

    Az alumínium profilok egy külső és egy belső csőből állnak, amelyeket hat radiális borda köt össze. Az alumínium profilunk ideális arányt biztosít az elhajlás (terhelés szerint) és a tehetetlenség között.

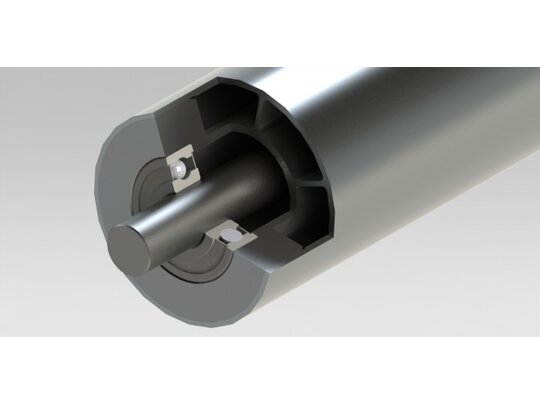

  • Belső csapágyas hengerek

    A golyóscsapágyak az alumínium profil és a teljes testen áthaladó fix tengely közé kerülnek. A C3, Z és ZZ típusú golyóscsapágyak speciális zsírral vannak kenve, ami a forgatónyomaték további csökkenéséhez és a zajszint csökkenéséhez vezet (a termék élettartamának befolyásolása nélkül) a standard típushoz képest.

  • Hengerek rögzített csapokkal

    A hengercsap szorosan kapcsolódik az alumínium testhez. A forgócsapágyakat az ügyfél tervezi, és leggyakrabban a gép keretére helyezik. A rajza szerint a csapot igény szerint a végleges formára lehet megmunkálni. Ezek a hengerek valamivel olcsóbbak, és kevesebb időt vesz igénybe az előállításuk.

  • Speciális felületkezelések

    • Elox, teflon, plazma bevonat stb.
    • spirális hornyok megmunkálása a levegő eltávolításához
    • lyukak fúrása a vákuumrendszerhez
    • spirális beépítés

technikai paraméterek

ProfilAnyagKülső øBelső øSúly méterenkéntfalvastagságFelület kidolgozásaFelületi érdesség
3RC48 Alumínium AGS 6060 T5 48,3 mm 27 mm 1,2 kg 1,5 mm Eloxálás 15 μm Ra 0,8
3RC60 Alumínium AGS 6060 T5 60 mm 31 mm 1,8 kg 1,8 mm Eloxálás 15 μm Ra 0,8
3RC80 Alumínium AGS 6060 T5 81 mm 40 mm 3,2 kg 2,5 mm Eloxálás 15 μm Ra 0,8
3RC100 Alumínium AGS 6060 T5 100 mm 45 mm 5,3 kg 3,5 mm Eloxálás 15 μm Ra 0,8
3RC120 Alumínium AGS 6060 T5 121 mm 60 mm 6,5 kg 4,5 mm Eloxálás 15 μm Ra 0,8
3RC130 Alumínium AGS 6060 T5 130 mm 70 mm 10,6 kg 6,5 mm nélkül Ra 0,8
3RC145 Alumínium AGS 6060 T5 145 mm 70 mm 9,3 kg 4 mm Eloxálás 15 μm Ra 0,8
3RC200 Alumínium AGS 6060 T5 201 mm 106 mm 16,5 kg 5 mm Eloxálás 15 μm Ra 0,8-1,2
3RC230 Alumínium AGS 6060 T5 230 mm 152 mm 18,9 kg 5 mm nélkül Ra 0,8-1,2
